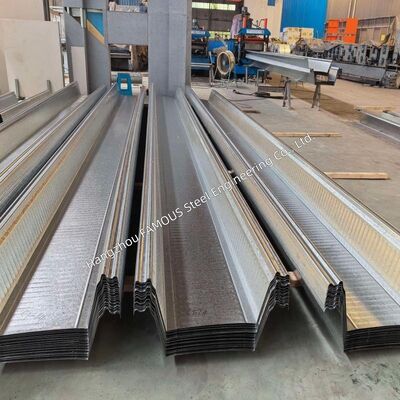

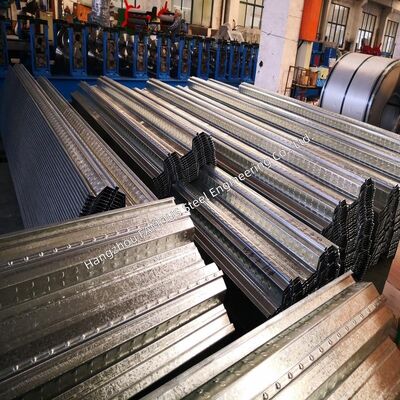

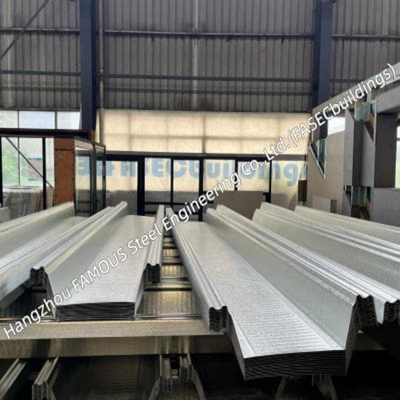

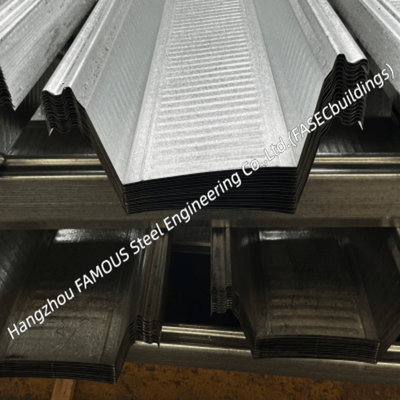

Plancher Composite Galvanisé – Substitut Direct pour les Séries ComFlor 80 et 210
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | FASEC |
| Certification | ISO 9001; CE; AS/NZS 1397; ASTM A653; MTCs |
| Numéro de modèle | Plate-forme de plancher composée |
| Quantité de commande min | 1 000 m |
| Prix | USD 15-20/SQM |
| Détails d'emballage | Fret maritime (conteneur/navire en vrac) |
| Délai de livraison | 10-30 jours |
| Conditions de paiement | LC, D/A, D/P, T/T |
| Capacité d'approvisionnement | 2 000 – 5 000 MT/mois |
| Type de produit | Plancher composite galvanisé (équivalent ComFlor 80 et 210) | Matériau de base | Acier à haute tension |
|---|---|---|---|
| Revêtement de surface | Norme Z275 ; Z450 / Z600 en option | Fonction principale | Coffrage perdu et renfort de traction |
| Applications | Bâtiments commerciaux à plusieurs étages, infrastructures civiles, dalles de plancher | Personnalisation | Adapté aux exigences de charge et de portée du projet |
Notre Plancher Composite Galvanisé est un système de revêtement structurel conçu avec précision, spécialement développé comme substitut direct des séries ComFlor 80 et 210. Fabriqué pour correspondre aux dimensions clés des profils métalliques internationaux, il permet un montage rapide avec une profondeur de plancher globale minimale. Les nervures trapézoïdales profondes, associées à des raidisseurs transversaux et longitudinaux intégrés, offrent une performance de portée sans étai impressionnante et une action composite fiable avec les dalles de béton. Agissant comme coffrage permanent, le tablier supporte le béton frais pendant le coulage et fonctionne comme un renforcement en traction une fois la dalle durcie. Il constitue une solution de revêtement rentable et nécessitant peu d'entretien pour les immeubles commerciaux à plusieurs étages et les projets d'infrastructure civile.
1. Remplacement direct des séries ComFlor
Nos panneaux de tablier sont entièrement validés comme remplacements directs pour ComFlor 80 et ComFlor 210, offrant aux prescripteurs mondiaux une alternative viable aux produits de marque. L'espacement des nervures, la profondeur du profil et la largeur effective suivent strictement les dimensions de référence d'origine pour garantir une interchangeabilité complète. Cela élimine les goulots d'étranglement d'approvisionnement ; les ingénieurs et les entrepreneurs peuvent adopter nos panneaux sans révisions de conception, tout en conservant une capacité structurelle complète et la conformité aux exigences des spécifications du projet.
2. Spécifications techniques
Tous les paramètres ci-dessous sont entièrement personnalisables, ajustés pour correspondre aux cas de charge spécifiques au projet et aux performances de portée cibles.
| Catégorie de spécification | Paramètres d'ingénierie détaillés et données de personnalisation |
|---|---|
| Correspondance de série de profil | Équivalents ComFlor 80 (profondeur de nervure de 80 mm), ComFlor 210 (profondeur de nervure de 210 mm) |
| Matériau d'acier de base | Acier à haute résistance conforme à la norme AS 1397, grades S280GD / S350GD, limite d'élasticité 280‑350 N/mm² |
| Épaisseur standard (BMT) | 0,75 mm, 0,90 mm, 1,00 mm, 1,20 mm, 1,25 mm, sélectionnés pour la portée cible et les charges appliquées |
| Revêtement de surface | Z275 (275 g/m²) standard pour les planchers intérieurs ; Z450 / Z600 en option pour les environnements agressifs / marins |
| Capacité de portée ComFlor 210 | Sans étai jusqu'à 5,2 m ; Avec étai jusqu'à 8,5 m, sous réserve de la jauge et de la charge de conception |
| Capacité de portée ComFlor 80 | Sans étai jusqu'à 5,0 m ; Avec étai jusqu'à 6,0 m, sous réserve de la jauge et de la charge de conception |
| Largeur effective | 600 mm pour l'équivalent ComFlor 210 ; 910 mm pour l'équivalent ComFlor 80 |
![]()
3. Comportement de portée haute performance
La configuration à nervures profondes offre une excellente capacité de portée sans étai, réduisant la demande de poutres secondaires et d'étais temporaires importants. À une profondeur de nervure de 210 mm, les panneaux atteignent une portée sans étai de 5,2 m et la portée avec étai de 8,5 m. Ce niveau de performance rationalise les activités sur site, réduit la masse totale d'acier structurel, contrôle les dépenses d'investissement et soutient les programmes de construction serrés avec une profondeur de zone de plancher compacte.
4. Action composite et optimisation structurelle
En tant que plancher composite, les gauffrages et la géométrie du profil créent un interverrouillage mécanique positif avec le béton sus-jacent. Cette forte liaison améliore la résistance à la flexion et la capacité de transfert de cisaillement, permettant des dalles plus minces et une réduction de la charge morte superposée. Les charges sont efficacement distribuées au cadre d'acier primaire, générant des économies en aval sur les sections de poutres et la conception des fondations.
5. Réduction du volume de béton et économies sur l'ensemble du projet
La géométrie à nervures profondes améliore l'utilisation des matériaux et réduit la consommation de béton. Le tablier en acier supporte les forces de traction tandis que le béton résiste à la compression pour former un ensemble de dalle composite efficace. La charge morte réduite se traduit par des exigences de fondation plus légères. Comme le tablier fonctionne comme un coffrage permanent, les étais temporaires et les travaux de décoffrage ultérieurs sont minimisés, ce qui permet d'économiser du temps sur site et les dépenses globales du projet.
6. Protection robuste contre la corrosion galvanisée et durée de vie
Tous les panneaux sont galvanisés à chaud ; un revêtement de zinc Z350 est fourni en standard pour une résistance fiable à la corrosion. La couche de zinc offre une protection à double mode : une barrière physique contre l'humidité et les contaminants atmosphériques, ainsi qu'une protection cathodique sacrificielle sur les bords coupés et les petits dommages de surface. Des options de revêtement Z450 améliorées sont disponibles pour les environnements côtiers et industriels difficiles, pour des performances de durée de vie prolongée.
7. Profilage de précision et assurance qualité rigoureuse
Les lignes de profilage de haute précision modernes maintiennent des tolérances de fabrication serrées pour garantir une correspondance fidèle des profils avec les normes de référence ComFlor. Avant la production, les bobines d'acier entrantes sont inspectées pour leur épaisseur, leur masse de revêtement de zinc et leur limite d'élasticité. Des contrôles qualité par lots garantissent un comportement constant des matériaux, une performance de montage fiable sur les poutres et une action composite efficace, atténuant les risques d'erreurs de montage sur site et améliorant la sécurité sur le chantier.
8. Emballage de qualité export et expédition mondiale
L'emballage maritime protège la géométrie du profil et les surfaces galvanisées pendant le transport maritime longue distance :
- Empilage : La conception de profil emboîtable permet un empilage compact pour réduire le volume d'expédition et les coûts de fret. Les panneaux sont sécurisés avec des feuillards en acier robustes et enveloppés dans un film barrière contre l'humidité.
- Chargement en conteneur : Les longueurs de paquet sont optimisées pour un taux de remplissage maximal des conteneurs de 20 pieds / 40 pieds pour une logistique d'exportation économique.
- Marquage clair : Chaque paquet porte des numéros de lot, des longueurs de pièce et des marques d'expédition pour une réception rapide sur site et un contrôle des stocks.
9. Fournisseur fiable de solutions de planchers composites en acier
Notre Plancher Composite Galvanisé offre des alternatives performantes et économiques aux systèmes propriétaires ComFlor 80 / 210. Il donne aux ingénieurs et aux entrepreneurs accès à un approvisionnement mondial flexible sans compromis sur la qualité du produit.
Situé en Chine, Hangzhou FAMOUS Steel Engineering Co., Ltd.(FASECbuildings) développe et fabrique des tabliers en acier innovants pour les marchés internationaux. Contactez notre équipe d'ingénierie dès aujourd'hui avec vos plans structurels ou vos exigences de portée. Nous vous fournirons un devis formel complet ainsi qu'un support technique complet pour une livraison de projet efficace et rentable.
