Fabrication d'un pont en arc d'acier pour autoroute conforme aux normes AASHTO LRFD et AWS D1.5

  • Highway Steel Arch Bridge Fabrication Compliant with AASHTO LRFD and AWS D1.5
  • Highway Steel Arch Bridge Fabrication Compliant with AASHTO LRFD and AWS D1.5
  • Highway Steel Arch Bridge Fabrication Compliant with AASHTO LRFD and AWS D1.5
  • Highway Steel Arch Bridge Fabrication Compliant with AASHTO LRFD and AWS D1.5
  • Highway Steel Arch Bridge Fabrication Compliant with AASHTO LRFD and AWS D1.5
Lieu d'origine Chine
Nom de marque FASEC
Certification AISC IBR/ABR, AWS CWI, CE (EN 1090-1 FPC)
Numéro de modèle Ponts en arc en acier
Quantité de commande min 100 m
Prix USD 1,000-1,500/MT
Détails d'emballage Fret maritime (conteneur/navire en vrac)
Délai de livraison 30-60 jours
Conditions de paiement LC, D/A, D/P, T/T
Capacité d'approvisionnement 5 000 à 15 000 tonnes/an
Détails sur le produit
Type de pont ARCH Couleur Peint ou à chaud galvanisé
Nom du produit Ponts en arc en acier Normes de conception Conforme aux codes internationaux de conception de ponts (par exemple, AASHTO, Eurocode)
Impact environnemental Matériaux recyclables faibles à modérés Options esthétiques Formes et finitions d'arc personnalisables
Matériel acier faiblement allié à haute résistance Résistance à la corrosion Élevé, avec revêtements protecteurs
Utilisations typiques Routes, voies ferrées, passages piétons Standard ASTM, AISI, EN, JIS
Délai de mise en œuvre 60 à 90 jours Capacité de charge Varie selon la conception, généralement jusqu'à plusieurs milliers de tonnes
Laisser un message
Description de produit

LeFabrication de ponts en arc en acier pour autoroutele service couvre la superstructure en acier complète pourponts en arc routiers et autoroutiers— conçu pourcharges de circulation, ponts à plusieurs voies et dégagements à l'échelle de l'autoroute. Chaque composant est fabriqué pourAASHTO LRFDspécifications et soudé conformément auxCode de soudage des ponts AASHTO/AWS D1.5.

Que vous ayez besoin d'unarc de poussée ou arc lié, unà travée unique ou à travées multiplestraversant des rivières, des vallées ou des autoroutes, nous fabriquons à votre mesuredessins de conception, avec une documentation sur les matériaux et le soudage préparée pour votre dossier de projet.

Ce que nous fabriquons



Composant Description Configuration typique

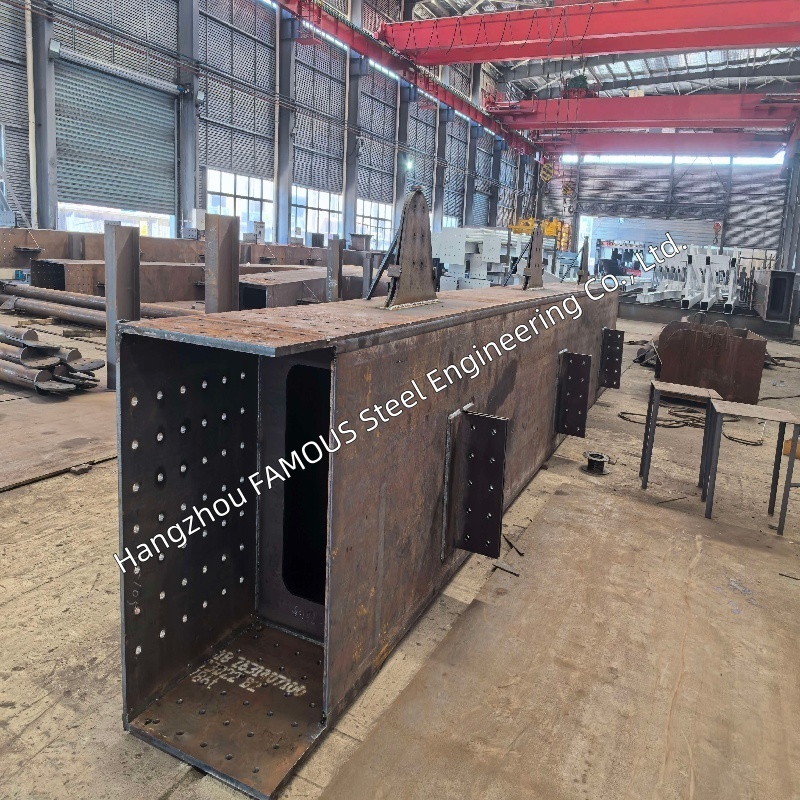

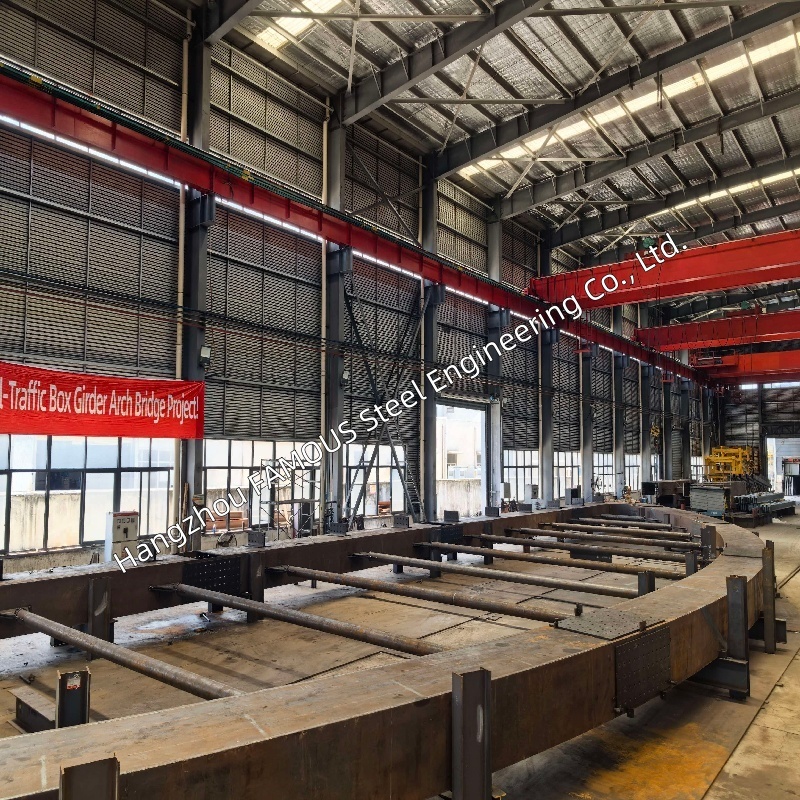

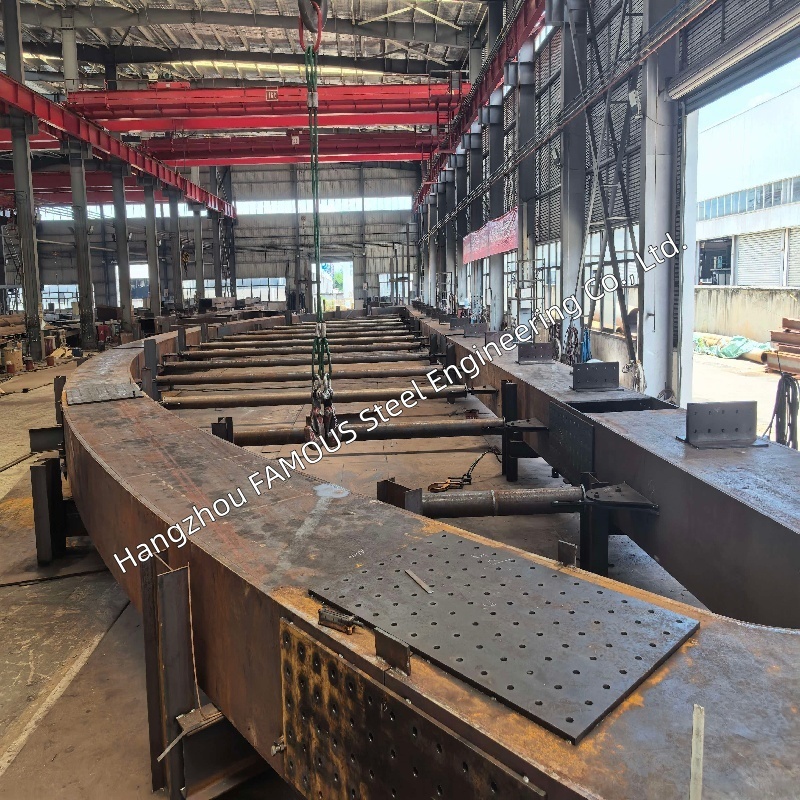

Côtes de voûte Arceaux porteurs primaires Soudésections de caisson en acieravec raidisseurs longitudinaux
Poutres/poutres caissons Poutres longitudinales soutenant le tablier routier Monocellulaire ou multicellulairecaissons en acier soudés
Platelage d'autoroute Système de pont pourcirculation routière à plusieurs voies Tablier orthotrope en acierpour surface d'usure en asphalte

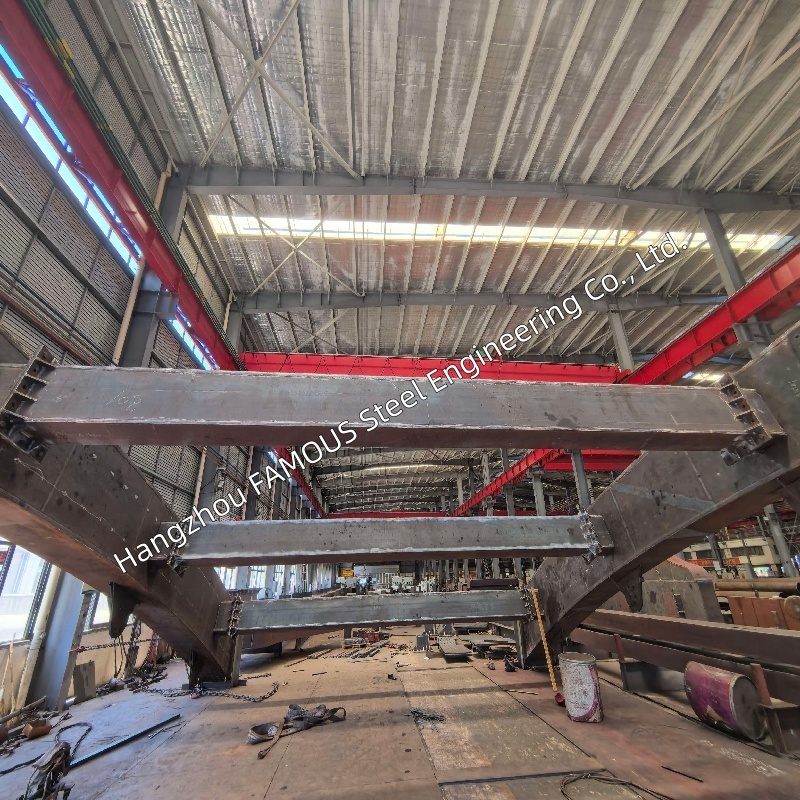

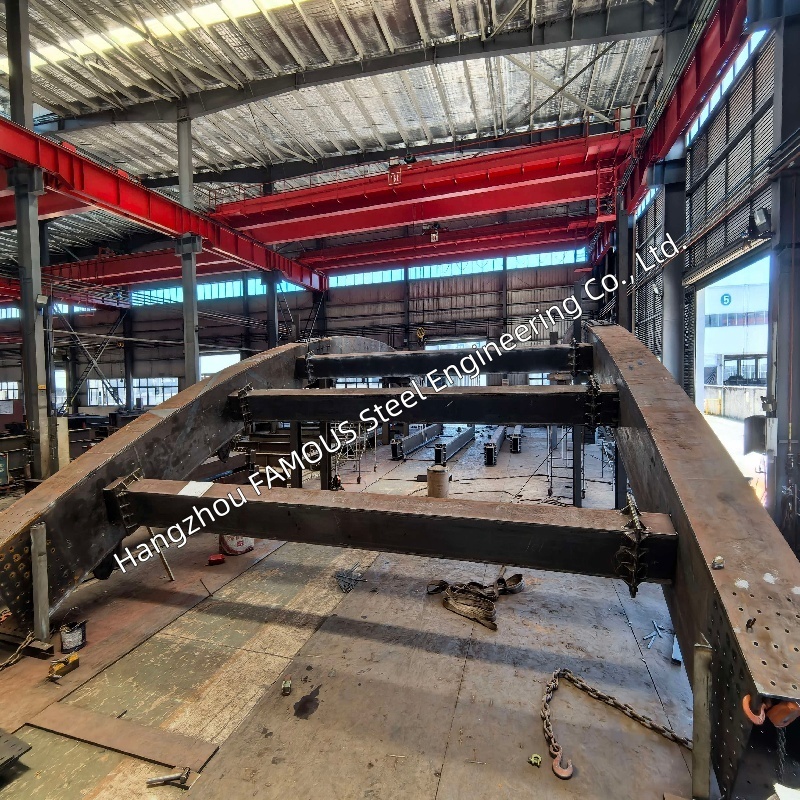

Poutres transversales Connexion latérale entre les nervures de la voûte plantaire Coffret en acier ou section en I,soudé ou boulonné
Cintres / Bretelles Eléments verticaux ou inclinés vers le tablier Cintres à torons ou à tigesavec connexions d'ancrage boulonnées
Contreventement et jambes de force Membres secondaires pour la stabilité latérale Entretoises en acier ou poutres en I,soudé ou boulonné
Plaques de base et de connexion Ancrer les composants aux semelles Plaques de base avec boulons d'ancrage



Fabrication d'un pont en arc d'acier pour autoroute conforme aux normes AASHTO LRFD et AWS D1.5

Solutions de pont d'autoroute

  • Largeur multivoie :Poutres et terrasse fabriquées selon vos besoinslargeur de la chaussée et configuration des voies.

  • Surface de port : Tablier orthotrope en acierpréparé poursurface d'usure en asphalte ou en béton.

  • Garde-corps et barrières :Disposition pourgarde-corps routiers et barrières de sécuritésur les bords du pont.

  • Joints de dilatation : Joints de terrasseet des détails de roulement conçus pour le mouvement sous des charges routières.

  • Érection par étapes : Nervures et poutres en arc segmentairefabriqué pourlevage sur chantier— idéal pour les rivières et les vallées profondes où les étaiements complets ne sont pas pratiques.

Normes et certifications

  • AASHTO LRFD— Conception des facteurs de charge et de résistance ; base de conception et de fabrication pour tous les composants du pont

  • AASHTO/AWS D1.5— Code de soudage des ponts ; couvre toutsoudage, WPS/PQR, qualification et inspection des soudeurs

  • ASTMA709— Acier de construction pour ponts; brides, âmes et raidisseurs enCatégorie 50 / 50W / HPS 70Wcomme spécifié

  • AISC-IBR/ABR— Fabricant de ponts certifié ;certification d'usinepour les travaux de pont majeurs et avancés

  • AWSCWI— Inspecteur en soudage certifié ;inspection du soudagecouverture

  • AISC FCE— Approbation du contrôle des fractures ; pourmembres critiques pour la fracture(sur demande)

Options matérielles

  • Nervures d'arc et poutres-caissons : ASTM A709 Gr. 50 / 50W— Grade 50W pour les applications en acier patinable

  • Platelage d'autoroute : ASTM A709 Gr. 50plaque raidie pour tabliers orthotropes

  • Raidisseurs et connexions : ASTM A709nuances telles que spécifiées dans les dessins d'atelier

  • Finition vieillissante :Auto-protectionFaçon Cortenen acier pour structures apparentes

Fabrication d'un pont en arc d'acier pour autoroute conforme aux normes AASHTO LRFD et AWS D1.5

Fabrication et contrôle qualité

Chaque projet de pont en arc d'autoroute suit unséquence de fabrication documentée:

  1. Préparation des dessins d'atelier— Dessins détaillés des composants,cambrure, balayage et épissures.

  2. Approvisionnement en matériel—Acier ASTM A709avecRapports d'essais d'usine.

  3. Découpe, formage et ajustement- ÀTolérances de fabrication AASHTO LRFD.

  4. Soudage et inspection— ParD1.5 qualifié WPS/PQR,soudeurs certifiés;AWSCWIinspection avecCNDcomme spécifié.

  5. Traitement de surface—Grenaillage, apprêt, peintureou finition patinée.

Dossier de documentation

Chaque envoi comprend :Rapports de tests d'usine, WPS/PQR, certificats de soudeur, cartes de soudure, rapports CND, dossiers d'inspection dimensionnelle, dessins d'atelier tels que construits et liste de colisage— prêt pour votre fichier de projet.

Pourquoi choisir FASECbuilding ?

ÀHangzhou FAMOUS Steel Engineering Co., Ltd., nous apportonsplus de 20 ans d'expériencedansponts en acier et structures en acieret exporte versplus de 100 pays et régions, spécialisé dansponts en acier, bâtiments d'usine, fermes, planchers composites et composants en acier sur mesure. Lorsque vous travaillez avec nous, vous obtenez :

  • Fabrication conforme AASHTO LRFD et AWS D1.5— documenté et traçable

  • Usine certifiée AISC IBR/ABRpour la fabrication de ponts

  • Inspection AWS CWIsur toutes les soudures

  • OEM/ODM— construit selon vos dessins, et non à partir d'un catalogue

  • Fabrication segmentairepourconstruction de site par étapes

  • Emballage d'exportation et expédition dans le monde entieravec un soutien logistique complet

Envoyez-nous votredessins et normes requisesaujourd'hui pour undevis et proposition technique gratuits—Hangzhou FAMOUS Steel Engineering Co., Ltd.est prêt à construire votrepont en arc en acier pour autoroutede la bonne manière.

Fabrication d'un pont en arc d'acier pour autoroute conforme aux normes AASHTO LRFD et AWS D1.5
