Pont à caisson en acier – Conforme AASHTO LRFD, AWS D1.5, EN 1090-2 EXC4
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | FASEC |
| Certification | ISO 9001; EN 1090-1 FPC; CE; AWS CWI; AISC IBR/ABR |
| Numéro de modèle | pont à poutre en acier |
| Quantité de commande min | 100 TM |
| Prix | USD 1,000-1,500/MT |
| Détails d'emballage | Fret maritime (conteneur/navire en vrac) |
| Délai de livraison | 30-60 jours |
| Conditions de paiement | LC, D/A, D/P, T/T |
| Capacité d'approvisionnement | 5 000 à 15 000 tonnes/an |
| Norme de conception | AASHTO LRFD | Norme de soudage | AWS D1.5M |
|---|---|---|---|
| Type de pont | Tablier en acier orthotrope / Tablier composite en béton | Protection contre la corrosion | Galvanisation à chaud (ASTM A123), revêtement époxy, acier patinable |
| Connexion sur le terrain | Boulons haute résistance ASTM A325/A490 / Soudage sur site AWS D1.5M | Inspection CND (Contrôle Non Destructif) | 100 % UT pour les soudures FCM ; MT/PT selon les besoins |
| Personnalisation | Adapté aux exigences du projet (portée, largeur, charge, conditions du site) | Applications | Ponts routiers, ferroviaires, piétonniers et à courbe horizontale |
| NDT Inspection |
|---|
La Pont à poutre caisson en acier est une superstructure de pont en acier à section fermée préfabriquée, conçue sur mesure pour les projets d'ingénierie routière, ferroviaire et piétonne de portée moyenne à longue. Adoptant une section transversale trapézoïdale avec des âmes inclinées symétriques vers l'extérieur, il offre des performances de flexion remarquables et une rigidité torsionnelle ultra-élevée, ce qui en fait le choix optimal pour les tracés de ponts courbes horizontalement. Tous les produits respectent strictement les codes internationaux AASHTO LRFD, AWS D1.5 et EN 1090-2 EXC4, obtenant une reconnaissance officielle et un accès au marché en Amérique du Nord, en Europe et sur les marchés mondiaux de l'ingénierie.
Conformité aux normes
1. Spécifications de conception de ponts AASHTO LRFD
Norme de conception de ponts routiers faisant autorité en Amérique du Nord qui adopte le système Load and Resistance Factor Design. Elle unifie les critères de conception pour les poutres caissons droites et courbes, définit clairement la limite de finesse des âmes, plafonne la limite d'élasticité des composants en flexion positive à 70 ksi, et spécifie la disposition des diaphragmes transversaux, des cadres transversaux et des contreventements latéraux pour améliorer la stabilité structurelle globale.
2. Code de soudage de ponts AWS D1.5
Spécification faisant autorité universelle pour le soudage de ponts en acier, publiée conjointement par l'AASHTO et l'AWS. Elle réglemente l'ensemble du processus de soudage, couvrant la préfabrication en usine et le soudage d'assemblage sur site, y compris la sélection des consommables de soudage, le contrôle de la température de préchauffage et interpasse, la gestion de l'apport de chaleur et les plans de contrôle des risques de fracture. Tous les soudeurs détiennent la certification AWS D1.5 officielle, et tous les joints de soudure sont inspectés conformément aux exigences du code.
3. Classe d'exécution EN 1090-2 EXC4
La plus haute classe d'exécution selon les normes européennes de construction en acier, exclusivement utilisée pour les infrastructures vitales et les zones à forte intensité sismique. Elle impose la qualité de soudage ISO 5817 Niveau de qualité B+, des documents complets de coordination technique de soudage et une certification officielle de marquage CE, évaluée en fonction du niveau de risque de la structure, du scénario de service et des normes de production.
Avantages de la conception et de l'ingénierie structurelle
- • Rigidité torsionnelle ultra-élevée: La section fermée étanche contrecarre efficacement la force de torsion et la charge excentrique, s'adapte parfaitement à la construction de ponts courbes
- • Profil trapézoïdal optimisé: Âmes inclinées uniformes, espace intérieur suffisant réservé pour l'inspection et la maintenance quotidiennes ; profondeur d'âme minimale et largeur de semelle inférieure fixes pour une construction standardisée
- • Large adaptabilité de charge: Conçu pour supporter les charges de véhicules AASHTO HL93, série HS ; la portée simple varie de 10m à 300m, prend en charge les configurations à voie unique, multi-voies et piétonnes uniquement
- • Conception de durabilité à la fatigue: Conforme aux règles de calcul des contraintes de fatigue AASHTO, résiste efficacement aux charges cycliques prolongées des véhicules, prolonge la durée de vie
Spécifications des matériaux
| Paramètre | Spécification |
|---|---|
| Acier structurel principal | ASTM A709 / AASHTO M270 (Grade 50W, HPS 70W & grades équivalents) |
| Limite d'élasticité maximale | 70 ksi (sections en flexion positive) |
| Épaisseur de plaque primaire | Semelle supérieure, âme, semelle inférieure : 12–30mm |
| Épaisseur de plaque secondaire | Renforts, diaphragmes : 10–20mm |
| Rapport hauteur-largeur | Environ 1:10 |
| Revêtement interne anti-corrosion | Blanc brillant (Federal Standard 595B No.17925), inspection interne pratique |
| Durée de vie de conception | 100 ans |

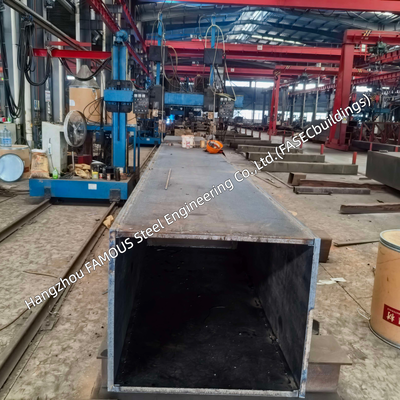

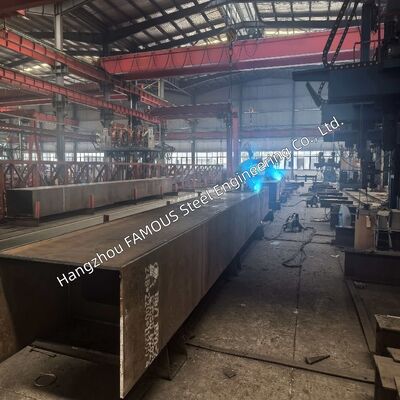

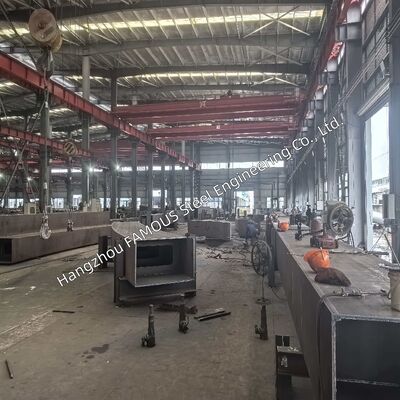

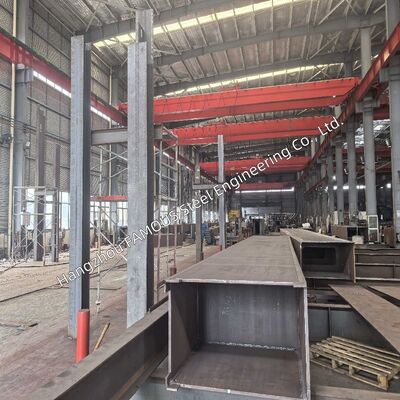

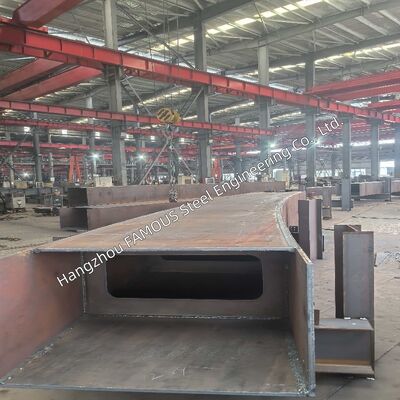

Préfabrication et production en atelier
Toutes les poutres caissons sont fabriquées dans des ateliers fermés sous environnement contrôlé constant pour stabiliser la qualité globale :
- 1. Fabrication segmentée: Divisé en segments standard de 10–30m selon les limites de transport et de levage, facile pour le transport maritime et l'assemblage sur site
- 2. Structure soudée intégrale: Semelle supérieure, semelle inférieure, âmes, diaphragmes et renforts sont soudés de manière intégrale, haute intégrité structurelle
- 3. Tablier orthotropique en acier: Équipé de renforts verticaux et horizontaux sur la plaque supérieure, charge morte réduite et efficacité de transmission de charge améliorée
- 4. Soudage prioritaire en usine: Travaux de soudage essentiels réalisés en atelier pour éviter les impacts des intempéries, conformes aux exigences AWS D1.5
- 5. Trappes d'inspection réservées: Deux regards d'accès standard sur la semelle inférieure plus des trous réservés sur les diaphragmes pleins, révision interne pratique
Assurance qualité et certifications
| Certification | Couverture |
|---|---|
| ISO 9001:2015 | Système de gestion de la qualité mondial |
| ISO 14001 | Système de gestion environnementale |
| ISO 45001 | Système de gestion de la santé et de la sécurité au travail |
| EN 1090 | Marquage CE, classe d'exécution EXC4 |
| AWS D1.5 | Qualification des soudeurs et approbation des procédures de soudage |
| AASHTO LRFD | Conformité à la conception des ponts routiers nord-américains |
Chaque lot de produits fait l'objet d'une inspection par des tiers par SGS, BV et d'autres institutions faisant autorité, avec des essais non destructifs (END) complets mis en œuvre conformément aux codes internationaux.
Conclusion
Les ponts à poutre caisson en acier sont le choix de référence pour la construction de ponts modernes de grande portée, intégrant une structure à section fermée efficace et une certification internationale de premier ordre. Que vous ayez besoin de ponts conformes AASHTO LRFD pour les autoroutes nord-américaines, de structures de soudage critiques pour la fracture certifiées AWS D1.5, ou de produits certifiés EN 1090-2 EXC4 pour les marchés européens, nos poutres caissons en acier préfabriquées offrent une sécurité fiable, une longue durabilité et une conformité totale aux codes.
Tous les produits sont recherchés, fabriqués et exportés par Hangzhou FAMOUS Steel Engineering Co., Ltd. (FASECbuildings), un fabricant professionnel de structures en acier lourd basé en Chine. Nous bénéficions de deux décennies d'expérience dans l'industrie et d'une activité d'exportation stable couvrant l'Amérique du Nord, l'Europe, l'Asie du Sud-Est et d'autres régions mondiales. En nous appuyant sur la capacité de fabrication chinoise mature et un contrôle rigoureux des normes internationales, nous offrons un coût équilibré, une livraison rapide et une qualité de fabrication supérieure sans aucun compromis sur la qualité.
Construisons ensemble des infrastructures sûres et durables. Veuillez envoyer vos plans de projet, paramètres de portée et exigences de charge pour un devis détaillé personnalisé.
