Bout de ferme certifié AISC 360 en section caisson préfabriquée pour atelier industriel en acier
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | FASEC |
| Certification | ISO 9001; EN 1090; CE |
| Numéro de modèle | Caves |
| Quantité de commande min | 100 TM |
| Prix | USD 1,000-1,500/MT |
| Détails d'emballage | Fret maritime (conteneur/navire en vrac) |
| Délai de livraison | 10-30 jours |
| Conditions de paiement | LC, D/A, D/P, T/T |
| Capacité d'approvisionnement | 2 000 – 5 000 MT/mois |
Détails sur le produit
| Application | Bâtiments industriels lourds, poutre de toit à ossature portique | Norme de conception | ANSI/AISC 360 (LRFD et ASD) |
|---|---|---|---|
| Type de section | Section caisson fermée soudée | Norme de soudage | AWS D1.1 |
| CND | UT pour les soudures bout à bout à pénétration totale ; MT pour soudures d'angle | Personnalisation | Adapté aux exigences du client |
Description de produit

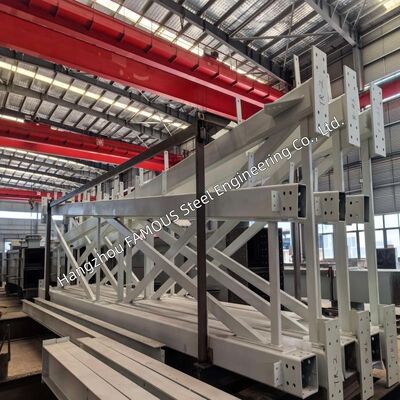

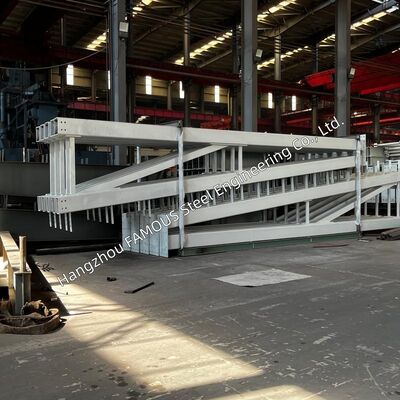

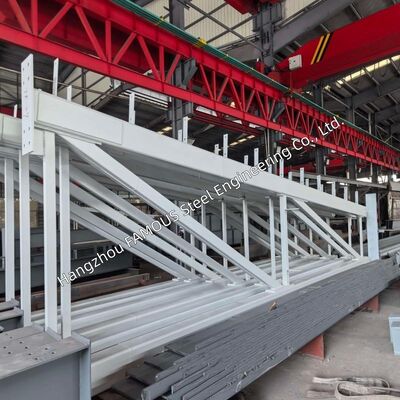

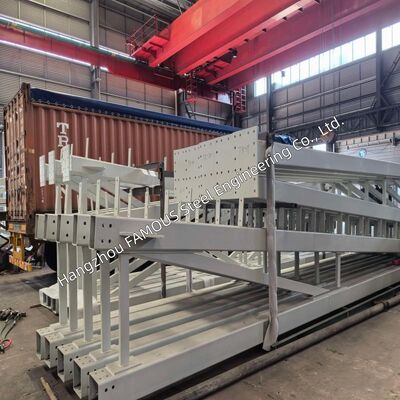

Ce Poutre de portique préfabriquée en caisson certifiée AISC 360 est un composant d'acier préfabriqué de haute résistance conçu pour la construction industrielle lourde. En tant que poutre de toit principale des systèmes de portiques, elle forme un cadre stable intégré avec des colonnes en acier pour supporter des charges de grande portée, des charges de pont roulant lourdes et des forces dynamiques.
Fabriquée en sections de caisson fermées soudées, la poutre offre une excellente rigidité, une stabilité structurelle et une durabilité à long terme. Toutes les activités de conception, de fabrication et d'inspection suivent strictement ANSI/AISC 360, prenant en charge les philosophies de conception LRFD et ASD. Elle constitue une solution structurelle certifiée qualifiée pour les projets d'acier industriels nord-américains et mondiaux.
Conformité à la norme AISC 360
AISC 360 est la spécification de référence reconnue internationalement pour la conception de bâtiments en acier de structure. Nos poutres en caisson satisfont pleinement aux exigences fondamentales stipulées dans ANSI/AISC 360 :
- Les travaux de conception sont conformes aux critères de conception LRFD et ASD définis au chapitre B.
- La capacité de flexion et la stabilité globale des éléments en caisson sont calculées conformément aux dispositions du chapitre F.
- Les pratiques de fabrication, de traitement de surface et de montage respectent les spécifications du chapitre M.
- Une gestion complète de l'assurance et du contrôle qualité (AQ/CQ) et des essais non destructifs (END) sont mis en œuvre conformément aux exigences du chapitre N.
- Les matières premières sont conformes aux normes de matériaux ASTM A572 Gr.50 ou A992 autorisées par AISC 360.
La conformité à AISC 360 simplifie l'approbation des projets en Amérique du Nord et sur d'autres marchés internationaux, offrant aux clients une qualité garantie et une documentation technique standardisée.
Avantage de la section en caisson par rapport à la poutre ouverte H/I
| Caractéristique | Poutre en caisson | Section ouverte (poutre H/I) |
|---|---|---|
| Rigidité en torsion | Supérieure, résiste efficacement à la déformation par torsion | Limitée, susceptible au déversement latéral |
| Rigidité en flexion | Rigidité élevée sur deux axes avec distribution uniforme des contraintes | Rigidité effective sur un seul axe ; renforts supplémentaires nécessaires |
| Support de charge de pont roulant | Parfait pour les installations avec des charges de ponts roulants suspendus lourdes et dynamiques | Nécessite un renforcement et des contreventements latéraux supplémentaires |
| Stabilité latérale | Structure auto-stabilisante, moins de supports intermédiaires requis | Repose fortement sur des systèmes de contreventement latéraux indépendants |
| Scénarios applicables | Bâtiments industriels lourds de grande portée et à forte charge | Projets structurels de charge légère et moyenne |
Les poutres caisson fermées atteignent une rigidité intégrale plus élevée sous des charges excentriques et dynamiques, et leur méthodologie de conception est clairement couverte par les clauses de flexion d'AISC 360. Le profil fermé réduit également les risques de corrosion car les surfaces internes restent protégées de l'exposition ambiante.
Normes de conception et spécifications d'ingénierie
Toutes les poutres en caisson sont conçues pour satisfaire ANSI/AISC 360 et les normes de support associées :
- ANSI/AISC 360: Spécification principale régissant la conception des bâtiments en acier de structure
- AISC 341: Dispositions sismiques supplémentaires pour les structures en acier dans les zones sismiques
- ASTM A572 / A992: Spécifications des matériaux pour les tôles et profilés d'acier de structure
- AWS D1.1: Code pour le soudage structurel et la qualification des soudeurs
Nous adoptons les méthodes de conception LRFD et ASD pour répondre à divers codes de projet. Les calculs prennent en compte les charges permanentes, les charges d'exploitation, les charges de vent, les charges de neige, les charges sismiques et les charges de pont roulant (ponts roulants jusqu'à 50t+, ponts roulants suspendus jusqu'à 10t).
Le matériau principal est l'ASTM A572 Gr.50 (équivalent Q355B), avec l'ASTM A992 disponible en alternative. La modélisation et l'analyse structurelle sont réalisées à l'aide de SAP2000, Tekla Structures et RISA-3D, des logiciels validés pour la conception basée sur AISC 360. La déflexion verticale est contrôlée conformément aux limites de service d'AISC 360.
Processus de fabrication de précision (norme AISC 360)
Toutes les poutres en caisson sont fabriquées dans notre atelier certifié ISO 9001 conformément aux exigences d'AISC 360 :
- Contrôle des matériaux: Acier certifié fourni avec des rapports d'essai en usine complets pour satisfaire aux normes ASTM.
- Traitement de précision: Découpe CNC, chanfreinage des tôles et assemblage par gabarit pour garantir la précision dimensionnelle.
- Soudage professionnel: SAW pour les soudures longitudinales et GMAW pour les attaches ; tous les soudeurs sont certifiés AWS.
- Inspection END stricte: Essais par ultrasons pour les soudures bout à bout à pleine pénétration et inspection par particules magnétiques pour les soudures d'angle.
- Calibrage dimensionnel: Mesure laser pour maintenir toutes les dimensions dans les tolérances de fabrication AISC.
- Traitement de surface: Nettoyage par sablage jusqu'à la norme SA 2.5 avant application du revêtement.
Avantages de la préfabrication et de l'installation
Qualité constante: Entièrement préfabriqué en atelier, éliminant les risques de qualité associés au soudage sur site.- Montage rapide: Les connexions boulonnées réduisent le temps de montage sur site jusqu'à 50%.
- Délai de projet raccourci: La fabrication de l'acier et la construction des fondations peuvent progresser simultanément.
- Logistique pratique: Des élingues de levage et des cadres de transport réservés simplifient l'expédition par mer, route et rail.
- Assemblage simple: Les joints boulonnés à plateaux permettent un alignement et une installation rapides à l'aide d'outils dynamométriques standard.
- Documents de montage complets: Dessins d'assemblage et séquences de montage fournis conformément au chapitre M d'AISC 360.
Assurance qualité et documentation complète
Nous fournissons des dossiers techniques complets pour démontrer la conformité à AISC 360 pour l'approbation du projet :
- Rapports de calculs structurels entièrement alignés sur les chapitres B à F d'ANSI/AISC 360.
- Rapports d'essais en usine complets vérifiant les performances des matériaux en acier.
- Documents WPS/PQR standardisés pour tous les types de joints de soudure.
- Rapports d'inspection END et rapports de contrôle dimensionnel laser.
- Support pour l'inspection par des tiers organisée par SGS, Bureau Veritas, TÜV ou des institutions désignées par le client.
- Certifications disponibles : ISO 9001, EN1090, CE et autres certificats spécifiques au projet.
Conclusion
La Poutre de portique préfabriquée en caisson certifiée AISC 360 offre une résistance structurelle élevée, une rigidité en torsion exceptionnelle et une qualité vérifiée pour les bâtiments industriels lourds exigeants. Combinant les avantages mécaniques des sections en caisson fermées, une fabrication d'usine de précision et une conformité totale à AISC 360, cette solution offre :
- Certification mondialement reconnue soutenant la conception LRFD et ASD
- Capacité de charge élevée adaptée aux ponts roulants lourds et aux grandes attaches de toit
- Excellente rigidité en torsion pour gérer les charges dynamiques et excentriques
- Construction accélérée sans soudage sur site
- Longue durée de vie de plus de 50 ans avec des avantages naturels anti-corrosion
- Documentation technique complète pour l'approbation réglementaire locale
Partagez les paramètres de votre projet, y compris la portée, le tonnage du pont roulant, les dimensions du bâtiment et les exigences sismiques, avec notre équipe d'ingénierie. Nous pouvons fournir une conception structurelle conforme à AISC 360, des dessins d'atelier détaillés, un devis et un calendrier de construction dans les 48 heures.
Certifié AISC 360, conçu pour la fiabilité – votre solution d'atelier d'acier industriel commence ici.
