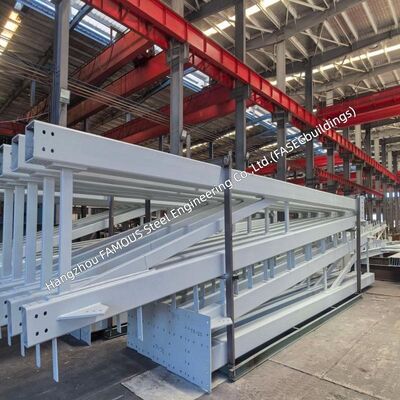

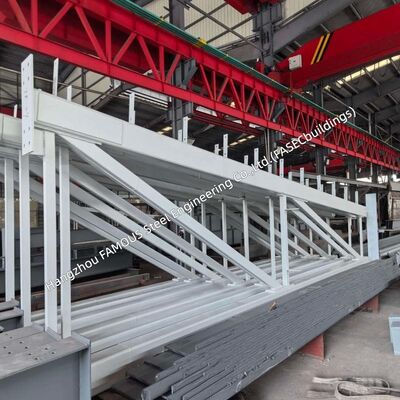

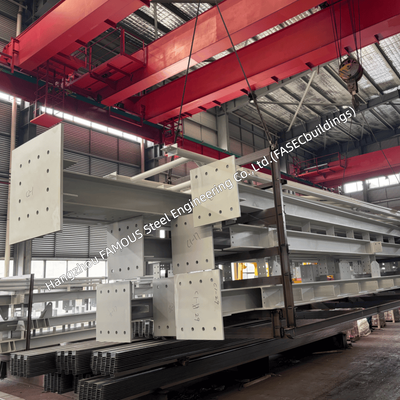

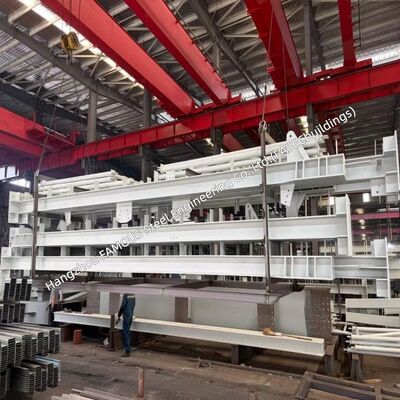

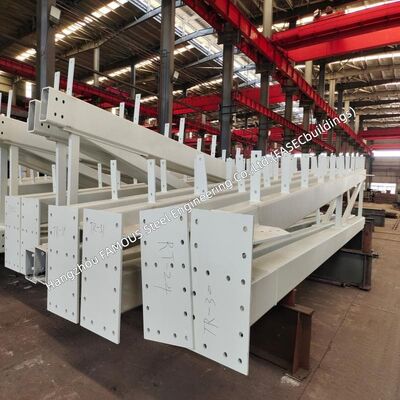

Bout de poutre préfabriqué en section caisson AS 4100 pour portique industriel australien
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | FASEC |
| Certification | AS 4100 Compliant Design; AS/NZS 3678 / AS 1163 Material Compliant |
| Numéro de modèle | Caves |
| Quantité de commande min | 100 TM |
| Prix | USD 1,000-1,500/MT |
| Détails d'emballage | Fret maritime (conteneur/navire en vrac) |
| Délai de livraison | 10-30 jours |
| Conditions de paiement | LC, D/A, D/P, T/T |
| Capacité d'approvisionnement | 2 000 – 5 000 MT/mois |
Détails sur le produit
| Application | Ateliers industriels australiens, grandes portées libres, lourdes charges de grue | Norme de conception | AS 4100 (2020) – Conception aux états limites (ULS + SLS) |
|---|---|---|---|
| Méthode de conception | Analyse élastique du 1er et du 2ème ordre ; capacité de section, flambement des éléments et effets d | Type de section | Section caisson rectangulaire fermée et soudée |
| Nuance d'acier | Grade 300 / Grade 350 selon AS/NZS 3678 (plaque) / AS 1163 | Norme de soudage | AS/NZS1554.1 ; SCIE pour soudures principales longitudinales ; GMAW/FCAW pour les pièces jointes ; Q |
| Connexion | Connexion de site boulonnée à haute résistance ; pas de soudage sur le terrain | Personnalisation | Adapté aux exigences du projet |
Description de produit
Le poutre de portique préfabriquée à section caisson AS 4100 est une poutre structurelle certifiée conçue pour les ateliers industriels australiens nécessitant de grandes portées libres et de lourdes charges de pont roulant. Conçue conformément à la norme AS 4100, en adoptant la méthodologie de conception aux états limites, la section caisson fermée soudée offre une capacité de flexion et une stabilité torsionnelle supérieures par rapport aux poutres H/I ouvertes conventionnelles. Tous les composants sont entièrement préfabriqués hors site avec des assemblages boulonnés, permettant un montage rapide et satisfaisant aux exigences réglementaires locales de construction en Australie.
Points forts de la conception et des performances
Conformité totale à la norme AS 4100: Conception aux états limites (ELS + ELU), analyse structurelle élastique, vérification du flambage des éléments, soudage exécuté selon AS/NZS 1554.1- Avantages uniques de la section caisson: Le profilé fermé résiste efficacement aux forces de torsion, parfaitement adapté aux charges de grue excentriques ; une excellente rigidité biaxiale réduit la demande de contreventement latéral, applicable aux ponts roulants jusqu'à 50t+
- Durabilité à long terme: Les surfaces intérieures fermées minimisent les risques de corrosion ; durée de vie de conception garantie de plus de 50 ans avec un entretien approprié
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Norme et méthode de conception | AS 4100 (2020) – Conception aux états limites (résistance ELU + flèche ELS) ; analyse élastique du 1er et 2ème ordre ; capacité de section, flambage des éléments et effets de charge combinés vérifiés conformément aux clauses AS 4100 |
| Section et dimensions | Section caisson rectangulaire fermée soudée ; profondeur : 600 mm – 2 500 mm ; épaisseur d'aile : 12 mm – 50 mm ; épaisseur d'âme : 8 mm – 30 mm, entièrement personnalisée en fonction de la portée et des conditions de charge |
| Portée et qualité de l'acier | Portée simple : 20 m – 50 m+ ; configuration à plusieurs portées disponible ; acier de qualité 300 / 350 selon AS/NZS 3678 (plaque) / AS 1163 ; la limite d'élasticité varie selon l'épaisseur de la plaque |
| Soudage et connexion | Fabriqué selon AS/NZS 1554.1 ; SAW pour les soudures longitudinales principales, GMAW/FCAW pour les accessoires ; toutes les WPS/PQR qualifiées. Connexion de site boulonnée à haute résistance, pas de soudage sur site et moins d'impact des intempéries |
| Capacité de grue et traitement de surface | Compatible avec les ponts roulants jusqu'à 50 tonnes ; options de protection : peinture époxy à deux couches / galvanisation à chaud / acier résistant aux intempéries. Les surfaces intérieures scellées réduisent les coûts de maintenance continus |
| Durée de vie et documents de conception | Durée de vie de conception de plus de 50 ans. Ensemble complet de conformité : rapports de calcul de conception, MTR, WPS/PQR, enregistrements NDT (UT pour les soudures à pleine pénétration, MT pour les soudures d'angle), rapports de revêtement et dessins d'exécution |
Fabrication et assurance qualité
Matière première: Plaques d'acier certifiées de qualité 300/350 avec rapports d'essai en usine complets- Inspection NDT: Contrôle par ultrasons (UT) pour les soudures bout à bout à pleine pénétration ; contrôle par particules magnétiques (MT) pour les soudures d'angle
- Traitement de cintrage: Cintrage pré-réglé pour compenser la déflexion sous charge morte
- Préparation de surface: Décapage abrasif selon la norme AS 1627.4 avant le revêtement époxy ou la galvanisation
- Audit par un tiers: Inspection indépendante disponible via SGS, Bureau Veritas ou des experts désignés par le client
Avantages d'installation
Les unités préfabriquées sont livrées avec des pattes de levage réservées, prêtes pour un levage et un montage directs- Tous les assemblages adoptent une connexion boulonnée : pas de soudage sur site, construction moins affectée par les intempéries
- Construction parallèle : la fabrication de l'acier se déroule simultanément avec les travaux de fondation, réduisant le calendrier du projet jusqu'à 40 %
- Opérations sur site réduites, idéales pour les sites compacts ou les installations restant en service pendant la construction
Conclusion
La poutre de portique préfabriquée à section caisson AS 4100 offre des performances structurelles certifiées, un montage rapide et une durabilité fiable pour les ateliers industriels australiens. Entièrement conforme à la principale norme de construction en acier d'Australie, elle supporte de lourdes charges de grue et des exigences de grande portée libre pour les opérations industrielles intensives, avec une documentation technique complète pour soutenir l'approbation de construction locale.
Partagez les données de votre projet, y compris la portée, la capacité de la grue et les exigences de configuration. Notre équipe vous fournira une conception conforme à la norme AS 4100, des dessins d'atelier et un devis formel dans les 48 heures. Certifié selon les normes australiennes – votre solution structurelle pour atelier industriel commence ici.
