Contreventement en acier dans des cadres à plusieurs étages contreventés

Contreventement en acier dans les cadres à plusieurs étages contreventés

Les contreventements en acier dans un agencement en acier contreventé à plusieurs étages peuvent être classés en deux types ;contreventement horizontal et contreventement vertical.

Contreventement horizontal :

Lorsque des efforts latéraux sont appliqués sur une ossature contreventée, les efforts sont d'abord reçus par le revêtement du bâtiment, puis par le contreventement horizontal qui les transfère par conséquent au contreventement vertical d'où il atteint la fondation.La fonction principale d'un contreventement horizontal est de fournir un itinéraire ou un chemin de charge à travers lequel toutes les forces latérales appliquées atteindraient la fondation.Ainsi, des contreventements horizontaux sont fournis sur le plan horizontal de chaque niveau de plancher.Ceux-ci sont:

• Diaphragme
• Contreventements triangulés

Un diaphragmeest la partie d'une structure qui fournit le contreventement dans son plan.Il s'agit généralement de dalles de sol ou de bardage de toiture, mais il peut également s'agir d'éléments de bardage verticaux.Dans les cadres en acier contreventés, les diaphragmes sont attachés aux contreventements verticaux de la structure qui assurent la stabilité latérale.Les dalles de béton in situ, les ponts métalliques et les planchers en bois sont tous d'excellentes formes de diaphragme, bien qu'ils puissent parfois nécessiter une certaine évaluation de la résistance suffisante pour résister aux charges latérales appliquées..En l'absence d'un diaphragme suffisamment rigide,Contreventement horizontalpeut être utilisé, sous forme de contreventement en acier.Les contreventements sont disposés sous la forme d'un treillis warren modifié ou du format de treillis fink modifié, comme indiqué dansFigure 2.La ferme Fink modifiée est plus adaptée au contreventement de tension.Dans les deux cas, le plancher ou les poutres font partie du système de stabilité horizontale et doivent donc être conçus pour la traction ou la compression en plus de la flexion et du cisaillement.

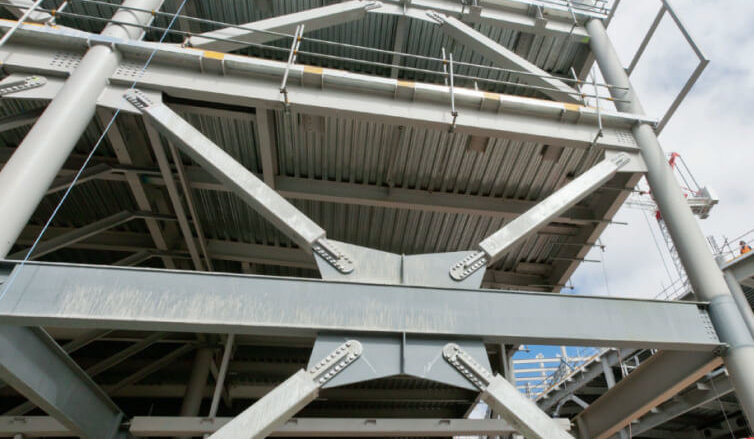

Contreventements verticauxcomprennent les éléments de contreventement diagonaux dans le plan vertical de la structure prévus dans les deux sens orthogonaux de la charpente en acier.Cette partie du système de contreventement est responsable du transfert des forces latérales appliquées vers la fondation.Ils sont généralement fournis en renforçant deux lignes de colonnes à partir du sol, tout comme une ferme en porte-à-faux verticale.Pour qu'un contreventement vertical soit efficace, il doit être prévu à chaque étage, sur toute la hauteur de la charpente métallique.

Étaiement ou contreventementest la construction d'une structure temporaire pour soutenir temporairement une structure dangereuse.Ces parois supportent latéralement.Étaiement

peut être utilisé lorsque les murs se gonflent, lorsque les murs se fissurent en raison d'un tassement inégal des fondations et que des réparations doivent être effectuées sur le mur fissuré,

lorsqu'une structure adjacente doit être abattue, lorsque des ouvertures doivent être réaménagées ou agrandies dans un mur.

Type: bâtiment modulaireSystème de contreventement ICF de projet de structure métallique d'étayage en métal personnalisé

Matériel:acier

Application : construction de maisons

Fonction : économie d'énergie

traitement de surface: Galvanisé à chaud

Système de contreventement ICF :

Longueur du canal en U : 2700 mm, largeur : 135 mm, hauteur des deux côtés : 60 mm, épaisseur de paroi : 3 mm, soudé une plaque avec un trou de 16 mm à l'extrémité inférieure

Pied de support : Φ 38 mm, longueur 1500 mm + Φ 32 mm, longueur 1500 mm, épaisseur de paroi : 2 mm (longueur totale 3000 mm)

Support triangulaire : 40 mm x 40 mm, épaisseur de paroi : 2 mm

Poteau de garde-corps:40*40* L:1100 mm * épaisseur de paroi 2 mm

Goupilles autobloquantes : 3 pièces

Boulons d'expansion : 3 pièces.

Renforcer les boulons : 2 pièces

Notre contreventement isolé pour coffrage de béton est un innovateur de premier plan dans le domaine des systèmes de contreventement ICF de haute qualité et faciles à utiliser.Les appareils dentaires ICF sont construits de manière durable

pour le béton isolé Installation plus rapide grâce à la capacité de mesure et d'ajustement en une seule étape.Les caisses de transport et de stockage disponibles contiennent 24 attelles ICF et

sont empilables et sont disponibles dans une sélection de couleurs standard ou personnalisées.
