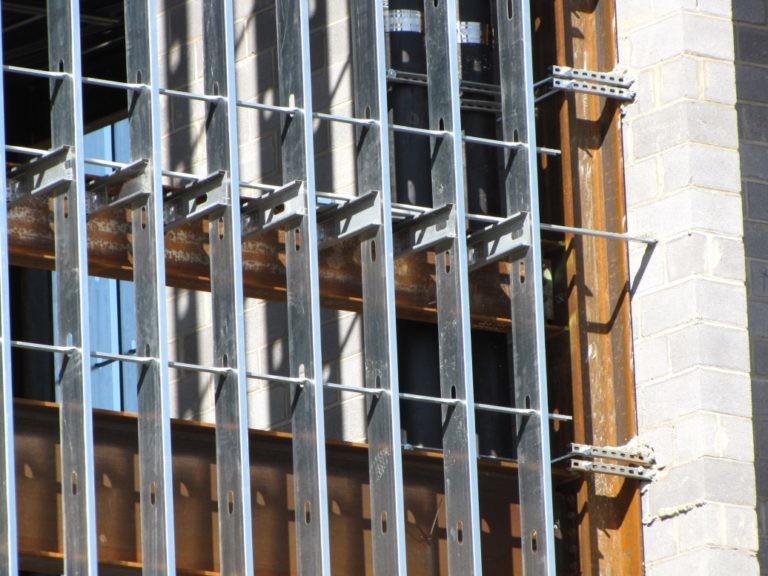

Agrafe en acier de goujon de mur rideau de CFS et immersion chaude de pontage d'accolade galvanisées

Attache en acier pour montant de mur-rideau CFS et entretoise de pontage

Bien que la prise en compte du contreventement soit importante pour tout élément structurel, cela est particulièrement vrai pour les éléments de charpente minces et symétriques simples en acier formé à froid (CFS) tels que les montants de mur.Sans prise en compte appropriée du contreventement, un flambage excessif ou même une défaillance pourrait se produire.Le contreventement est nécessaire pour résister au flambage dû aux charges latérales axiales ou hors plan ou à une combinaison des deux.

La conception à contreventement en acier est une méthode de contreventement plus pratique pour plusieurs raisons.Tout d'abord, pendant la construction, les montants des murs sont dégainés pendant de nombreux mois, mais sont soumis à des charges de construction importantes. Cela est particulièrement vrai pour les structures porteuses de moyenne hauteur.Deuxièmement, certains produits de revêtement, y compris les plaques de plâtre, peuvent être facilement endommagés et rendus inefficaces s'ils sont exposés à l'eau ou à l'humidité.Troisièmement, des charges de contreventement beaucoup plus élevées peuvent être obtenues en utilisant un contreventement mécanique.

Il existe deux méthodes de contreventement des goujons CFS, comme le prescrit la section B1 du Comité sur les normes de charpente (COFS) S211 « North American Standard for Cold-Formed Steel Framing – Wall Stud Design » de l'American Iron and Steel Institute (AISI).L'un est une conception à contreventement de revêtement et l'autre est une conception à contreventement en acier.

La conception contreventée du revêtement présente des limites, mais il s'agit d'une méthode rentable de renforcement des montants puisque le revêtement est généralement fixé aux montants du mur.Cette méthode de conception est basée sur l'hypothèse que les connexions du revêtement au goujon sont les points de contreventement et qu'elle est donc limitée par la résistance de la fixation du revêtement au goujon.En raison de cette limitation, le concepteur doit utiliser une conception à contreventement en acier pour la plupart des situations pratiques.AISI S211 prescrit une charge axiale nominale maximale des montants pour les revêtements en plaques de plâtre avec des fixations espacées d'au plus 12 pouces au centre.AISI S211 Section B1 et le commentaire discutent de la méthode de conception et des hypothèses et montrent comment déterminer la résistance du contreventement du revêtement.

Étaiement ou contreventementest la construction d'une structure temporaire pour soutenir temporairement une structure dangereuse.Ces parois supportent latéralement.Étaiement

peut être utilisé lorsque les murs se gonflent, lorsque les murs se fissurent en raison d'un tassement inégal des fondations et que des réparations doivent être effectuées sur le mur fissuré,

lorsqu'une structure adjacente doit être abattue, lorsque des ouvertures doivent être réaménagées ou agrandies dans un mur.

Type: bâtiment modulaireSystème de contreventement ICF de projet de structure métallique d'étayage en métal personnalisé

Matériel:acier

Application : construction de maisons

Fonction : économie d'énergie

traitement de surface: Galvanisé à chaud

Système de contreventement ICF :

Longueur du canal en U : 2700 mm, largeur : 135 mm, hauteur des deux côtés : 60 mm, épaisseur de paroi : 3 mm, soudé une plaque avec un trou de 16 mm à l'extrémité inférieure

Pied de support : Φ 38 mm, longueur 1500 mm + Φ 32 mm, longueur 1500 mm, épaisseur de paroi : 2 mm (longueur totale 3000 mm)

Support triangulaire : 40 mm x 40 mm, épaisseur de paroi : 2 mm

Poteau de garde-corps:40*40* L:1100 mm * épaisseur de paroi 2 mm

Goupilles autobloquantes : 3 pièces

Boulons d'expansion : 3 pièces.

Renforcer les boulons : 2 pièces

Notre contreventement isolé pour coffrage de béton est un innovateur de premier plan dans le domaine des systèmes de contreventement ICF de haute qualité et faciles à utiliser.Les appareils dentaires ICF sont construits de manière durable

pour le béton isolé Installation plus rapide grâce à la capacité de mesure et d'ajustement en une seule étape.Les caisses de transport et de stockage disponibles contiennent 24 attelles ICF et

sont empilables et sont disponibles dans une sélection de couleurs standard ou personnalisées.
