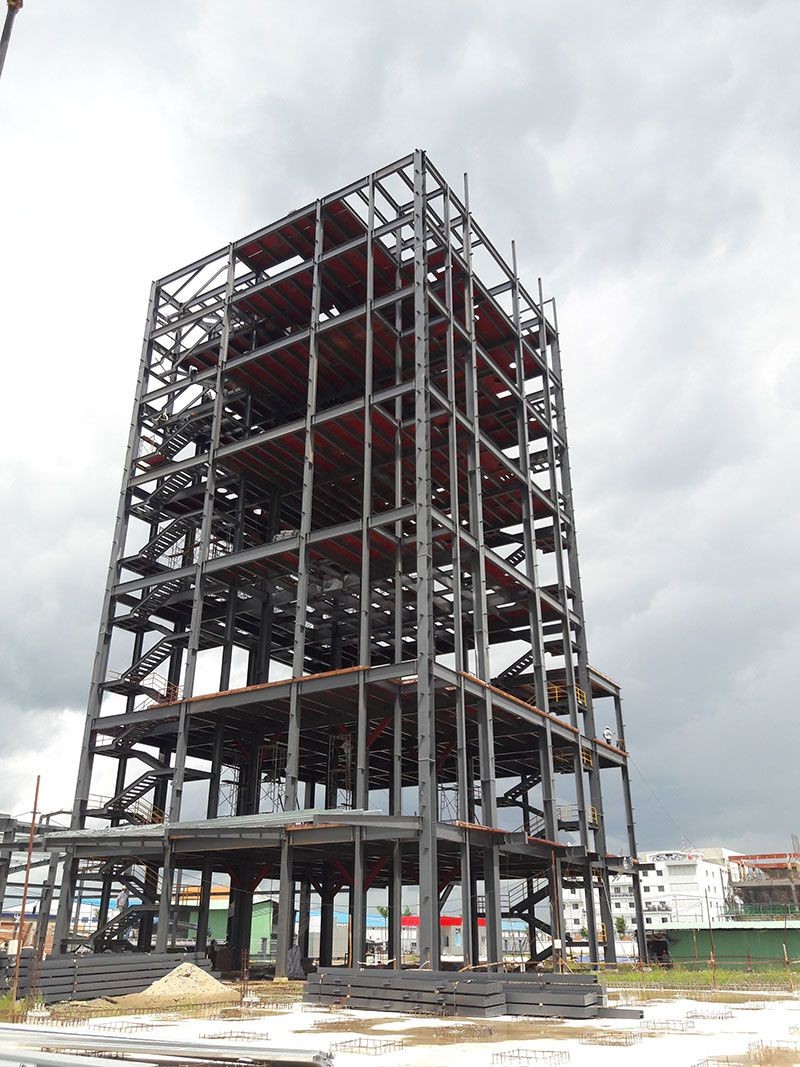

Centre commercial ayant beaucoup d'étages de construction de rendement optimum de l'appartement PSB de structures métalliques

Les systèmes de attache sont nécessaires pour les structures qui sont soumises aux charges latérales dues au tremblement de terre, au vent, etc. Ils aident en réduisant au minimum le débattement latéral de la structure.

Nous pouvons dire que les poutres et les colonnes de la structure encadrée supporter les charges verticales tandis que le système de attache supporte les charges latérales.

Il se rapporte au cadre comme structure de base, et un certain nombre d'attache sont arrangées avec les directions longitudinales, transversales, et autres principales d'axe du bâtiment.

Le système de cadre-attache sert de double système du côté anti de force. En cas d'un tremblement de terre, la structure ajuste automatiquement sa force interne, qui atteint l'objectif de deux fortifications séismiques et augmente la représentation de sécurité du système.

Types de systèmes de attache

Des systèmes principal de attache sont classifiés comme :

• Système d'attache horizontale
• Système de attache vertical

Système d'attache horizontale

Ceci se compose attacher à chaque plancher dans les plans horizontaux fournissant de ce fait des chemins de charge de sorte que les forces horizontales puissent être transférées aux plans de l'attache verticale.

Le système d'attache horizontale est trop divisé en deux types importants à savoir :

• Diaphragmes
• Attache triangulée discrète

Quelques systèmes de plancher fournissent le diaphragme horizontal parfait tandis que d'autres comme des dalles de béton préfabriqué exigent des mesures spécifiques. Il peut être compris par l'exemple de la partie métallique et de la dalle de béton préfabriqué pendant que ceux-ci doivent être communs ensemble correctement pour éviter les mouvements relatifs.

L'attache triangulée discrète est prise en compte quand le système de plancher ne peut pas être employé comme système d'attache horizontale.

Système de attache vertical

Dans des plans verticaux, là attachent entre les lignes de colonne qui fournissent les chemins de charge qui sont utilisés pour transférer les forces horizontales au niveau du sol. Ce système vise à transférer les charges horizontales aux bases et à résister au balancement global de la structure. Ce sont les bracings placés entre deux lignes des colonnes.

Il peut également être étudié dans deux types à savoir :

• Attache de croix
• Diagonale simple.

L'attache croisée résiste mincement à des forces de tension seulement et pas des forces de compression, elle fournit également la stabilité latérale nécessaire selon la direction du chargement.

À la différence de l'attache croisée, l'attache diagonale simple est conçue pour résister aux deux forces de tension et forces de compression. En cela, des pièces de charpente diagonales sont insérées dans des secteurs rectangulaires d'un cadre structurel qui est bon pour la stabilisation du cadre. Pour remplir la condition d'un système comparativement efficace, des éléments de attache sont placés à presque 45 degrés. Cette disposition est forte et compacte.

Avantages d'attacher des systèmes

• Sous la bride de recourbement de compression de charges de la poutre principale tendez à boucler horizontalement. Les systèmes de attache résistent à la boucle de la poutre principale.
• Aide de attache de système en distribuant les charges verticales et latérales entre les poutres principales.
