Route composée de Multi-envergure de construction de ponts de poutre en tôle de plaque d'acier
Lieu d'origine | La Chine |
---|---|
Nom de marque | FAMOUS-KNSN |
Certification | EN1090, ISO3834, AWS D1.1/1.5 |
Numéro de modèle | NO.200 |
Quantité de commande min | 100MT |
Prix | USD1150-3150 PER TON |
Détails d'emballage | emballages navigables pour le conteneur ou le volume de coupure qui sont identique que fait avant |
Délai de livraison | 60-130 jours ouvrables |
Conditions de paiement | L/C, T/T |
Capacité d'approvisionnement | 100000 tonnes par mois |
Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xApplication | Pont en structure métallique pour la route | Garantie | QC de QA des normes étrangères |
---|---|---|---|
Service après-vente fourni | Ingénieurs disponibles pour entretenir à l'étranger, installation de champ, commissionnant et s'exer | Nom de produit | Grue aérienne de 50 tonnes de pont à poutres d'usine de conception de la Chine la double, double pon |
Préparation de surface | Immersion chaude galvanisée ou peinte | Catégorie | Aciers de Q235 Q345 et de Q355 Q460 etc. |
Représentation | La sécurité, commode, installent facilement etc. | Capacité de chargement évaluée | 5t-800t |
Norme | ASTM, BS, GIGAOCTET, AISI, DIN | ||
Surligner | pont en acier en boîte,poutre de plat composée,ponts en route de multi-envergure |

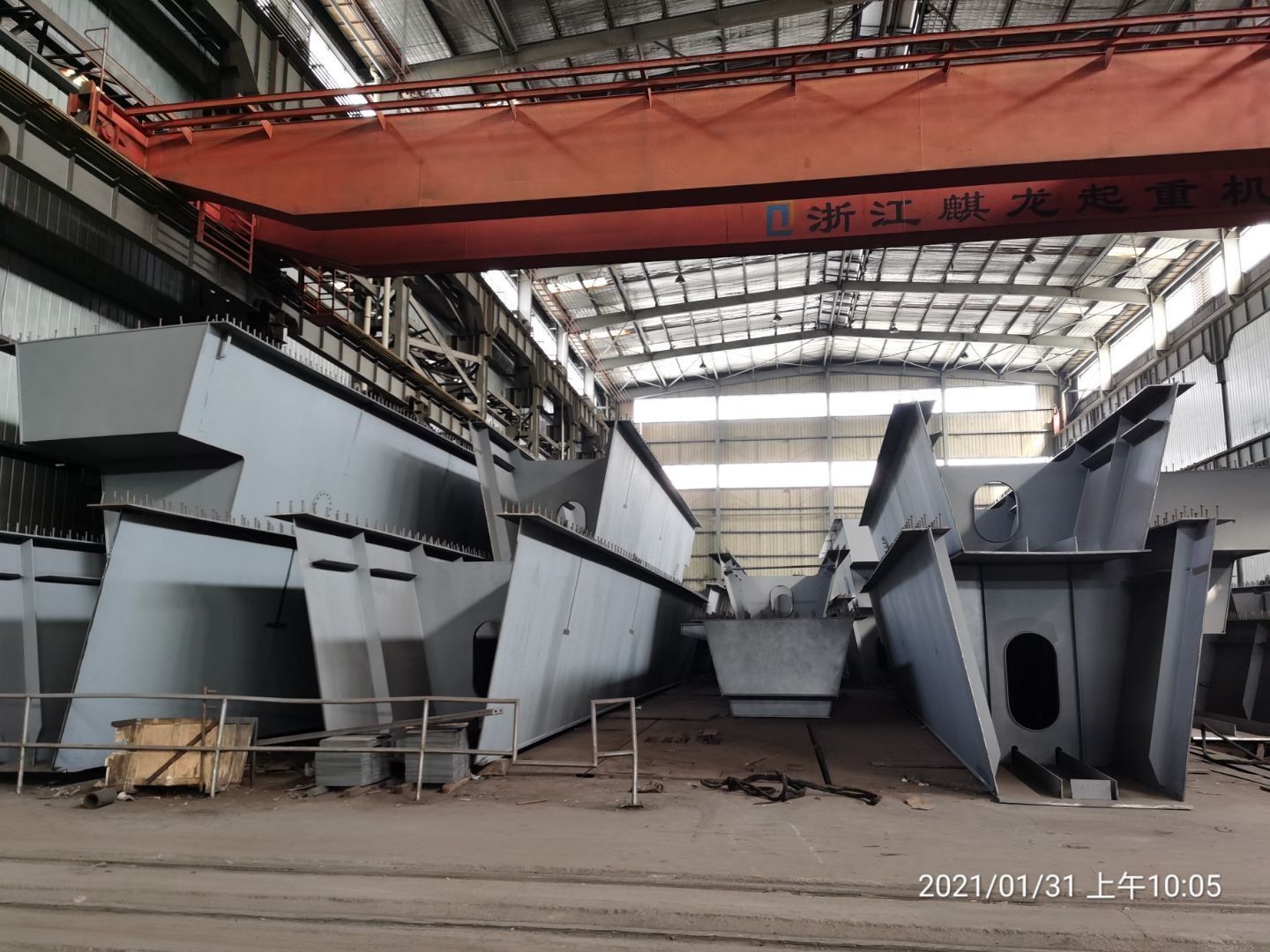

La plaque d'acier de Multi-envergure a simplement soutenu le pont à poutres en acier de boîte
Nom de produit | Pont en acier de gider |
Largeur | 10-100 mètres |
Envergure maximum | 10-1000meter |
Plate-forme de pont | Plancher en acier antidérapage de decking, plaque d'acier à carreaux etc. |
Catégorie en acier | La coutume de Q345/Q355 (équivalent à ASTM A572) ou de Q460 etc. a exigé |
Capacité de chargement | 10-200ton camion etc., ou HS20-44, HS25-44/Truck 20/HL-93 |
Corrosion | PaintIing original de manteau ou immersion chaude a galvanisé |
Avantages | Analyse et appuis totaux rentables et techniques |
Applications |
Ponts en route · Ponts piétonniers · Ponts de chemin de fer · Pont de botte en acier · Ponts en poutre · Pont de Bailey en acier · Pont en boîte d'acier de construction Ponts en route · Pont composé en poutre · Pont Câble-resté · Pont de flottement etc. |
Composants des poutres de plat
Principalement il y a cinq composants dans une poutre. L'ensemble de ce cinq-composant est la poutre complète. La condition de base est de faire une poutre de « I » ayant le recourbement très élevé et le cisaillement raidit en plus des autres résistances au flambage locales.
Plat de Web
Bride
Renforts (rapport, longitudinal, et intermédiaire)
Épissures pour la bride et le Web
Connexion d'extrémité
1. Plat de Web
Le plat vertical de la poutre est connu comme plat de Web.
Son épaisseur est basée sur les conditions de conception et la taille sera également décidée basée sur l'état de site et selon les charges appliquées sur le Web.
Le Web supporte normalement les charges appliquées sur la bride comme forces de cisaillement. L'effet du Web n'est pas habituellement considéré quand la conception pour le recourbement.
Le Web est susceptible de la boucle si plus mince et une augmentation plus élevée quand les charges sont appliquées. Par conséquent, différents types de rigidité qui discuteront en cet article, sont soudés au Web ont sa force.
2. Bride
Il n'y a aucune spécialité autre qu'utiliser un plat distinct pour la bride. Le plat de bride sera soudé ou relié par des autres moyens comme discuté sous différents types de poutres de plat.
Pas comme les sections roulées, nous relions le Web et la bride ensemble pour former la poutre de plat.
La bride est conception pour porter l'action de recourbement et le renfort ou le plat supplémentaire sont fournis selon les conditions de conception.
3. Renforts
Des renforts sont fournis pour augmenter la capacité structurelle évitant les échecs de boucle locaux. En outre, ils sont employés pour supporter les charges appliquées à la poutre jusqu'à ce qu'elle ait distribué dans la poutre.
On peut observer les types suivants de renforts dans ces types d'éléments en acier.
connexion 4.End
La connexion d'extrémité est la partie la plus difficile de détailler structurel d'une poutre en acier.
Quand il y a suite ou si nous soutenons la poutre à un certain appui, la connexion doit être conçue en conséquence.
Cependant, le plus souvent, des poutres de plat sont gardées comme simplement soutenu à l'appui d'extrémité. Dans de telles situations, nous devons fournir les renforts à la connexion d'extrémité.
Une procédure de conception semblable est suivie quand concevoir les plaques d'extrémité et le renfort a fourni relier verticalement le Web et les machines à border.
Application des poutres de plat
Les poutres de plat sont très utilisées en tant que structures porteuses dans différents secteurs. Les secteurs suivants peuvent être accentués comme zones clé d'utilisation.

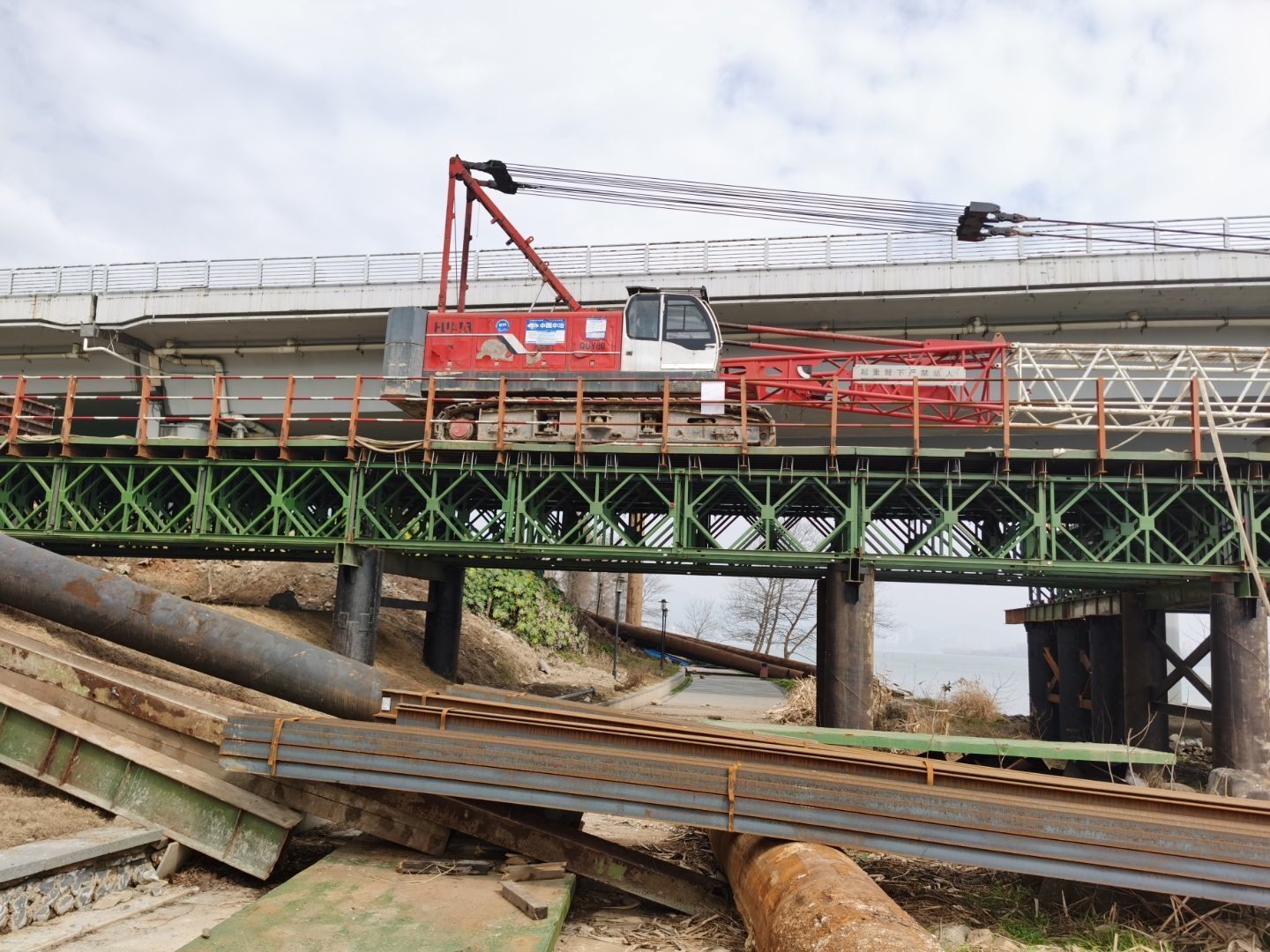

Construction de pont
Des poutres de plat sont principalement employées dans des ponts en chemin de fer et en route. En grande partie les vieux ponts de chemin de fer peuvent être accentués en tant que ponts à poutres de plat.
En outre, ponts de poutre en tôle, ponts en poutre, ponts composés de poutre militaire, et moitié – par des ponts à poutres de plat sont considérés pendant qu'elle emploie.
Si vous devez connaître plus d'informations sur les prix, svp contactez-nous dès que possible, nous fournira plus de détails.
