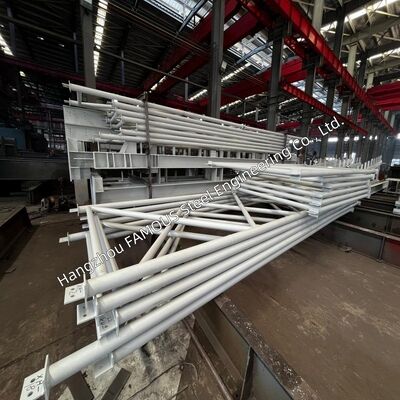

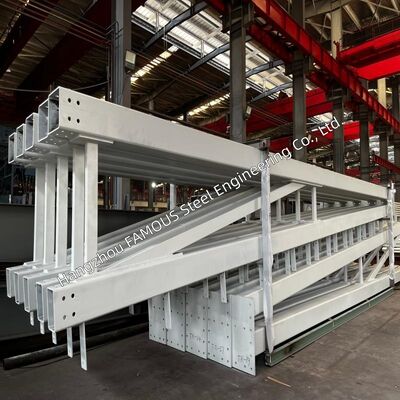

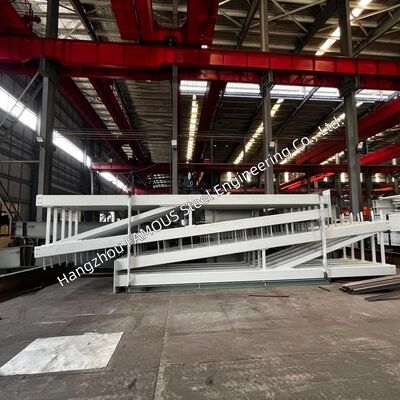

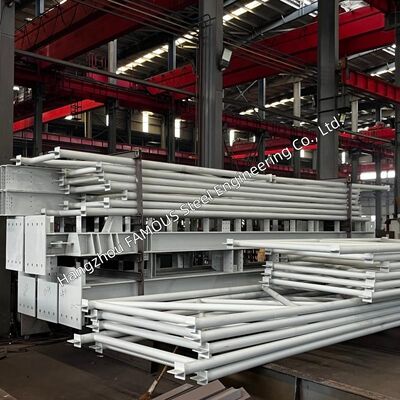

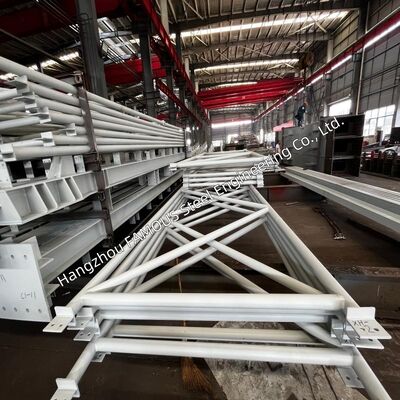

Portique préfabriqué en treillis d'acier tubulaire et en caisson pour bâtiment industriel
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | FASEC |
| Certification | ISO 9001; EN 1090; CE |
| Numéro de modèle | Caves |
| Quantité de commande min | 100 TM |
| Prix | USD 1,000-1,500/MT |
| Détails d'emballage | Fret maritime (conteneur/navire en vrac) |
| Délai de livraison | 10-30 jours |
| Conditions de paiement | LC, D/A, D/P, T/T |
| Capacité d'approvisionnement | 2 000 – 5 000 MT/mois |
Détails sur le produit
| Application | Bâtiments industriels lourds, poutre de toit à ossature portique | Norme de conception | ANSI/AISC 360 (LRFD et ASD) |
|---|---|---|---|
| Type de section | Section caisson fermée soudée | Norme de soudage | AWS D1.1 |
| CND | UT pour les soudures bout à bout à pénétration totale ; MT pour soudures d'angle | Personnalisation | Adapté aux exigences du client |
Description de produit
LeCadre de portail en acier tubulaire préfabriquéest un système de structure en acier de haute performance conçu pour les bâtiments industriels nécessitant de grandes étendues franches, une grande capacité de charge et une construction rapide.Ce système combine deux solutions structurelles en acier matures:autres appareils pour la fabrication des produits du noyau ou de la tôlepour les structures de toits présentant un rapport résistance/poids exceptionnel et des performances de longue portée;membres du cadre de la section de boîtepour les supports verticaux et horizontaux dotés d'une excellente résistance à la flexion et d'une stabilité sous lourdes charges de grue.Tous les composants sont entièrement préfabriqués en usine et reliés par des boulons de haute résistance sur place.Il devient la solution structurelle préférée pour les ateliers de fabrication, les entrepôts, les parcs logistiques, les hangars d'avions et les usines industrielles lourdes.
Système structurel
Le cadre de portail est un système structurel largement adopté pour la construction industrielle, composé de poutres et de colonnes rigides reliées pour former un cadre porteur intégré.Notre système adopte deux éléments structurels optimisés:
Les travées tubulaires en acier (structure de toit)
Composé de sections creuses circulaires ou rectangulaires disposées en triangulation.La tresse supporte rationnellement les forces de tension et de compression pour réaliser une distribution efficace de la charge et réduire le poids des membresIl fonctionne parfaitement pour les projets de longue portée avec transfert de charge uniforme.moins de charge de vent et une apparence soignée par rapport aux sections en acier ouvertes.
Faisceaux et colonnes à section en boîte (supports principaux)
Fabriqué à partir de plaques d'acier soudées pour former une section transversale rectangulaire fermée.charges mézanines et forces sismiquesLa section transversale fermée offre une meilleure performance anticorrosion et un effet visuel soigné.
Fabriqué à partir de plaques d'acier soudées pour former une section transversale rectangulaire fermée.charges mézanines et forces sismiquesLa section transversale fermée offre une meilleure performance anticorrosion et un effet visuel soigné.
Normes de conception et conformité de l'ingénierie
Tous les systèmes structurels sont conçus pour satisfaire aux normes suivantes:
| La norme | Portée |
|---|---|
| Le nombre d'unités de production | Norme nationale chinoise pourbâtiments en acier léger couvre la conception, la fabrication et l'installation |
| Le nombre d'unités utilisées | Norme de conception des structures en acier∆ exigences générales en matière de conception des structures en acier |
| La valeur de l'indicateur est la valeur de l'indicateur. | Les spécifications de l'Institut américain de la construction sidérurgique pourbâtiments structurels en acier |
| CECS 102:2002 | Spécification technique pourbâtiments légers avec des cadres à pignons |
Conception de charge: charge morte, charge active, charge de vent, charge de neige, charge sismique, charge de grue (grue de pont aérien de 20 tonnes maximum ou grue suspendue de 3 tonnes).
Grades du matériau: Q235B, Q345B, Q355 conformes à GB/T 700 et GB/T 1591; ASTM A992 disponible pour les projets à l'étranger.
Logiciel de conceptionIl s'agit d'un projet de recherche qui a été réalisé par des chercheurs de l'Université de Toronto.
Grades du matériau: Q235B, Q345B, Q355 conformes à GB/T 700 et GB/T 1591; ASTM A992 disponible pour les projets à l'étranger.
Logiciel de conceptionIl s'agit d'un projet de recherche qui a été réalisé par des chercheurs de l'Université de Toronto.
Principales spécifications techniques
| Paramètre | Spécification / portée |
|---|---|
| Largeur du bâtiment | 20 m 50 m +(personnalisable) |
| Longueur du bâtiment | 20 m 200 m +(expansion modulaire) |
| Hauteur de l'évier | 6m 30m(personnalisable) |
| Distance entre les colonnes | 6 m 12 m(standard); personnalisable pour des mises en page spécifiques |
| Structure du toit | Pièces en acier tubulaire- sections creuses circulaires ou rectangulaires |
| Section de colonne | Partie en boîtePlaque d'acier soudé, section rectangulaire fermée |
| Capacité de la grue | Jusqu'à20 tonnesles grues de pont ou3tles grues suspendues |
| Pente du toit | 1:10 ¢ 1:20(typique) |
| Normes de conception | Le nombre d'établissements d'établissement d'établissement d'établissement d'établissement est déterminé en fonction de l'état de l'entreprise. |
| Grades du matériau | Q235B, Q345B, Q355 (normes chinoises); ASTM A992 (normes internationales) |
| Protection de surface | Peinture époxy / galvanisation à chaud / acier résistant aux intempéries |
| Méthode de connexion | Connexions à boulons de haute résistancepas besoin de soudage sur le terrain |
Les avantages de la préfabrication et de la construction modulaire
Tous les composants du cadre du portail sont entièrement fabriqués en usine et livrés sous forme de modules assemblés:
- Fabrication de précision en usine
Les pièces de treillis, les éléments du cadre de la boîte, les poutres et les supports sont traitées par découpe CNC, soudage automatique et forage de précision dans un environnement d'atelier stable.Précision dimensionnelle garantie et qualité stable, évitant les erreurs de traitement sur place. - Une érection rapide sur place
Les modules sont assemblés avec des boulons de haute résistance après le transport. - Une construction plus courte
La préfabrication réduit le temps de montage sur site jusqu'à 50% par rapport aux méthodes de construction traditionnelles. - Contrôle complet des coûts
Des coûts de main-d'œuvre plus faibles, un cycle de construction plus court et des coûts de gestion réduits permettent d'économiser environ 20% de l'investissement total du projet. - Contrôle de qualité strict
Les joints de soudage critiques de la poutre-colonne seront inspectés par des essais ultrasoniques (UT) pour assurer la sécurité structurelle. - Une expansion pratique
La conception modulaire permet une expansion ultérieure facile. De nouvelles baies peuvent être ajoutées avec une influence minimale sur la production existante.
Scénarios d'application
Ce système de cadre de portail s'adapte à de multiples projets industriels et commerciaux:
- Fabricants: atelier d'assemblage de machines lourdes, usine automobile, atelier avec grue aérienne
- Entrepôts et centres logistiques: entrepôt à grande capacité, centre de distribution, entrepôt froid avec aménagement intérieur flexible
- Hangar aéronautique: Grand espace libre pour la maintenance et le stockage des aéronefs
- Ateliers d'entretien: espace ouvert équipé d'une grue aérienne
- Bâtiments agricoles: entrepôt d'équipements agricoles, usine de transformation agricole
- Les installations commerciales: Grands magasins de détail, salles d'exposition, sites sportifs nécessitant un grand espace ouvert
Assurance qualité et certification
Un contrôle de qualité rigoureux s'effectue tout au long du processus de fabrication:
- Traçabilité des matériaux: Rapports complets d'essais en usine (MTR) fournis pour tous les matériaux structurels en acier.
- Norme de soudage: soudures terminées par des soudeurs certifiés conformément à la norme GB 50661 etAWS D1. Je vous en prie.1.
- Inspection de la NDT: essai ultrasonique (UT) pour les soudures à pénétration complète; essai par particules magnétiques (MT) pour les soudures à filets selon les besoins.
- Inspection dimensionnelle: étalonnage laser pour les tolérances de montage et le contrôle de camber.
- Préparation de la surface: Substrate d'acier nettoyé par soufflage àSA 2.5avant le revêtement.
- Options de revêtement: Peinture époxy multicouche ou galvanisation à chaud (ASTM A123 / GB/T 13912).
- Inspection par un tiers: accepter une inspection indépendante par SGS, BV, TÜV ou par des inspecteurs désignés par le client.
- Certifications: ISO 9001, EN1090, CE; certifications spécifiques au projet disponibles sur demande.
Conclusion: La solution des bâtiments industriels conçue pour les performances
Cadre de portail en acier tubulaire préfabriquéoffre des solutions structurelles efficaces et durables pour les bâtiments industriels modernes.il atteint des étendues nettes jusqu'à 50m+, maximisant l'espace utilisable pour les projets de fabrication, d'entreposage et de logistique.
Toutes les structures sont conformes aux normes GB 51022-2015, GB 50017-2017 et ANSI/AISC 360.
S'il vous plaît envoyez-nous vos paramètres de projet, y compris les dimensions, la capacité de la grue et les exigences fonctionnelles.le devis et le calendrier dans les 48 heuresConstruit plus intelligemment, installé plus rapidement, conçu pour durer.
